Безвальная размотка с конвейерным укладчиком

Безостановочная резка

Эта машина подходит для поперечной резки больших рулонов , таких как бумага , самоклеящиеся наклейки , толстая пластиковая пленка или  некоторые ламинированные материалы , на листы любого необходимого размера с высокой скоростью и точностью.

Это идеальное оборудование для производства бумаги  , пластика , полиграфии  и упаковки пищевых продуктов.



Подходящие материалы

√ 30-500 г различной бумаги (крафт-бумага, художественная бумага, силиконовая бумага, мелованная бумага, газетная бумага и т. д.)

√ Липкая этикетка (липкая бумага)

√ Различные ламинаты (пленка к пленке, пленка к бумаге)

√ Толщина пленки ≥30 микрон

√ Нетканый материал и т. д.



Функции

1. Толщина стенок фюзеляжа 16 мм; обеспечивает устойчивую работу.

2. Все резиновые ролики изготовлены из полиуретана для длительного использования.

3. Все направляющие ролики из алюминиевого сплава проходят обработку динамической балансировкой и твердым оксидированием.

4. Все ножевые валы изготовлены из стали №45, покрыты твердым хромом толщиной 100 мкм и обработаны с помощью динамической балансировки .

5. Все электроприборы соответствуют китайскому стандарту сертификации 3C .

6. Серводвигатели синхронного управления тяговым роликом , что обеспечивает высокую точность .

7. Японская система управления ПЛК Panasonic с сенсорным экраном обеспечивает оператору большее удобство, она имеет много функций, таких как автоматическая остановка при достижении диаметра размотки, настройка длины резки и т. д.

8. Размотка с валом и пневматической автоматической загрузкой для тяжелых рулонов большого размера. Система направления полотна с ультразвуковым датчиком для коррекции кромки рулона и обеспечения точной подачи.

9. Пневматический блок натяжных роликов для автоматического изменения скорости и обеспечения стабильной подачи полотна при высокоскоростной работе.

10. Прочный литой держатель ножа и высококачественный стальной режущий нож обеспечивают чистоту резки и длительный срок службы.



Основной параметр

Модель	HQJ-1100W	HQJ-1400W	HQJ-1600W
Макс. ширина загружаемого рулона (мм)	1100	1400	1600
Макс. диаметр рулона загрузки (мм)	Φ1400	Φ1400	Φ1400
Макс. вес загружаемого рулона (кг)	2000	2000	2000
Диаметр внутреннего сердечника размотанной бумажной трубки	3” (76 мм) и 6” (152 мм)	3” (76 мм) и 6” (152 мм)	3” (76 мм) и 6” (152 мм)
Датчик направления веб-страницы	Ультразвуковой датчик	Ультразвуковой датчик	Ультразвуковой датчик
Длина реза (мм)	20-2000	20-2000	20-2000
Точность резки (мм)	±0,2	±0,2	±0,2
Скорость резки (резов/мин)	30-180	30-180	30-180
Система обрезки кромок	Нагнетающий вентилятор	Нагнетающий вентилятор	Нагнетающий вентилятор
Толщина реза	30-500 г/м2	30-500 г/м2	30-500 г/м2
Общая мощность (кВт)	10	14	17
Источник питания	380В, 3P, 50Гц	380В, 3P, 50Гц	380В, 3P, 50Гц
Подача воздуха	0,6-0,8 МПа, 0,8 м3/мин	0,6-0,8 МПа, 0,8 м3/мин	0,6-0,8 МПа, 0,8 м3/мин
Вес(кг)	2500	2800	3000
Габаритные размеры (мм)	6000*2800*1400	6000*3000*1400	6000*3200*1400



Стандартная конфигурация

1. Безвальная размотка

> Безвальная размотка с автоматическим гидравлическим подъемом. Оснащен стандартным 3-дюймовым и 6-дюймовым шаговым патроном.

> Гидравлическая система для подъема рулона большого размера с пола.

> Механические рычаги отдельно перемещаются по рельсам с помощью гидравлического привода. Одна кнопка перемещается, легко управлять.

> Магнитный порошковый тормоз 20 кг *2 шт. для контроля натяжения размотки.

> Материал машины: чугунная сталь и стальная пластина толщиной 20 мм.

> Датчик приближения для автоматического расчета диаметра разматываемых рулонов.

> Стандартные характеристики:

Макс. диаметр рулона: 1400 мм

Макс. вес рулона: 2000 кг

Внутренний размер сердечника: 3 дюйма (76 мм) и 6 дюймов (152 мм)

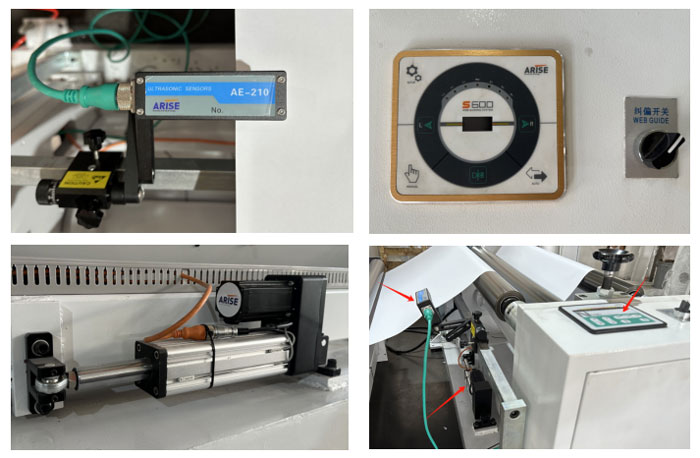

2. Система веб-путеводителей.

> Оснащен системой Arise для определения кромки полотна. Обеспечивает точную подачу материала.

> Система для определения кромки полотна с автоматическим и ручным управлением

> Высокоточный ультразвуковой датчик, который легко и быстро определяет кромку полотна.

> Включает ультразвуковой датчик, контроллер и правильный двигатель.

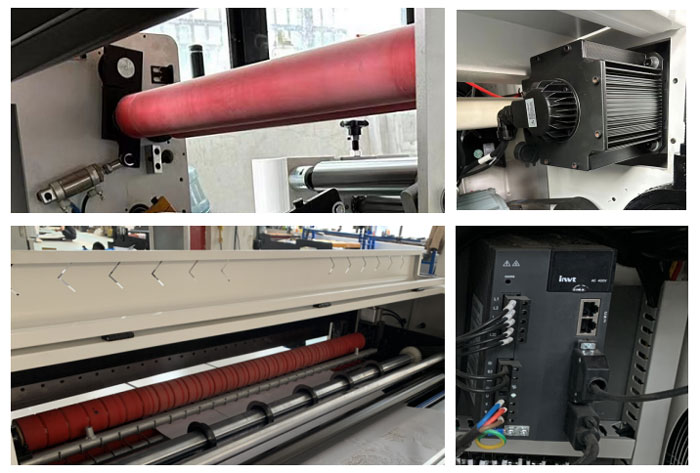

3. Система тяги

> Тяговый резиновый ролик с приводом из материала TPU для длительного использования.

> Прижимной резиновый ролик с регулируемым пневматическим управлением для идеального контроля натяжения.

> Передний тяговый ролик с сервоприводом (приводом двигателя) для высокоточной резки и задний тяговый ролик с приводом от двигателя для подачи материала.

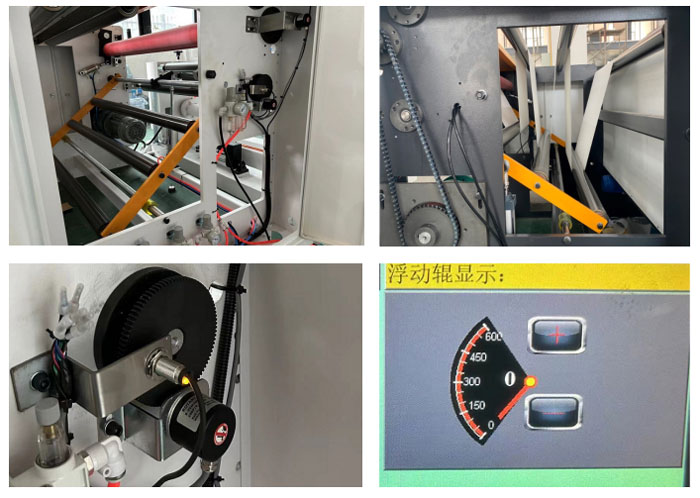

4. Танцевальный ролик

> Пневматический блок натяжного ролика для автоматического изменения скорости и обеспечения стабильной подачи полотна при высокоскоростной работе.

> Энкодер для натяжного ролика для точного определения положения, которое отображается на сенсорном экране, а скорость тяги можно регулировать на основе положения натяжного ролика.

> Отображение натяжения натяжного ролика на сенсорном экране и регулировка.

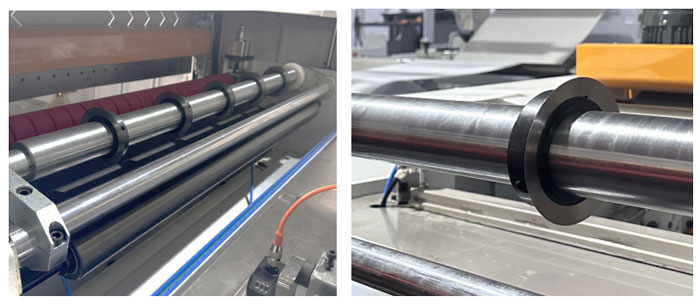

5. Функция резки (три ножа)

>Вращающиеся ножи, которые могут перемещаться в любое место по мере необходимости.

>Система выдува отходов для выдувания обрезанных отходов.

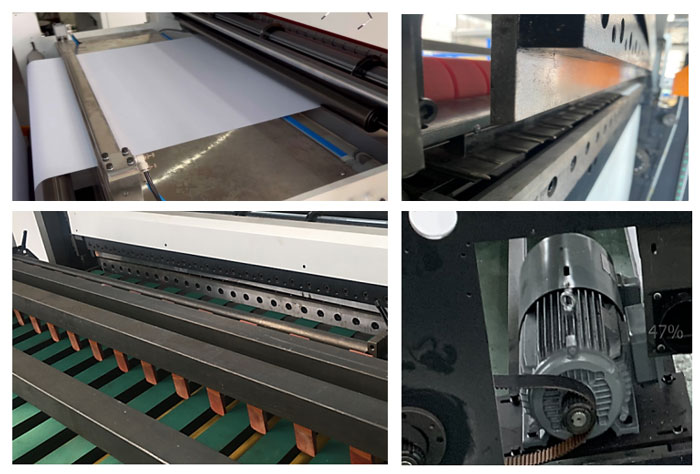

6. Режущий блок

> Сверхпрочный держатель литейного ножа, нижний нож зафиксирован, а верхнее лезвие подвижно.

> Серводвигатель с приводом для управления длиной резки полотна с высокой точностью.

> Высокоскоростной стальной режущий нож (2 комплекта) гарантирует идеальное качество резки и длительный срок службы (один комплект срок службы 5-6 лет, заточка ножа каждые 6-8 месяцев)

> Тормозной двигатель переменного тока, приводящий в движение режущий нож вверх-вниз по направляющим рельсам Hiwin, необходим для быстрой остановки и удержания.

> Антистатический для двухсторонней обработки.

> Роторный нож для продольной резки перед поперечной резкой

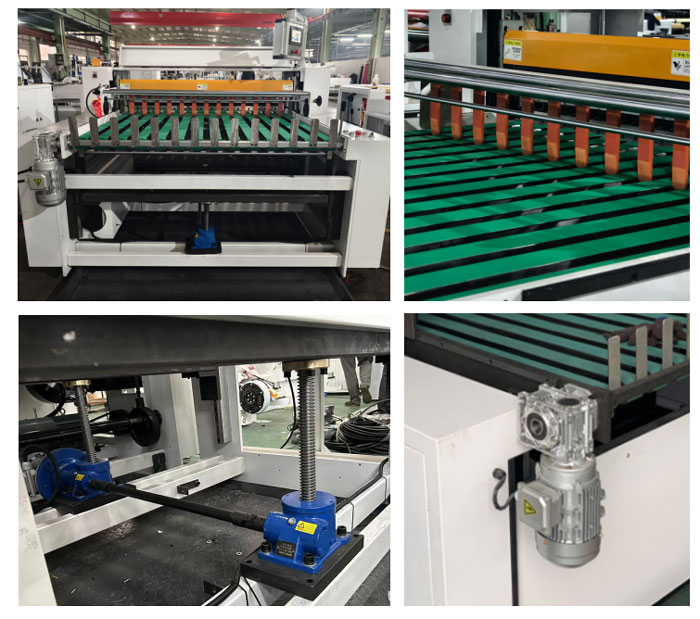

7. Конвейерный укладчик

>Подвижный конвейер-укладчик позволяет оператору легко регулировать положение режущего ножа.

>Конвейер, приводимый в действие редукторным двигателем, работает автоматически в соответствии с работой основной машины.

>Автоматический подъемник укладчика, приводимый в действие редукторным двигателем с винтовыми стержнями, автоматически регулирует свою высоту в соответствии со скоростью резки.

>Функция ВКЛ/ВЫКЛ подвижного устройства позиционирования листа автоматически регулируется ПЛК.

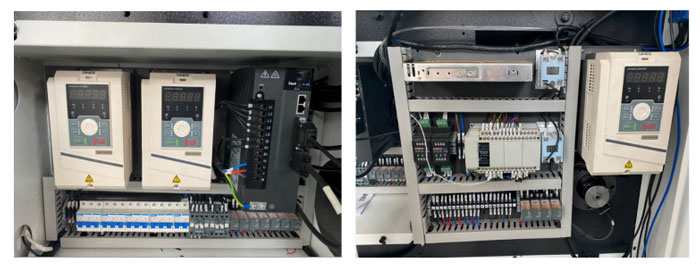

8. Электрический блок/сенсорный экран с системой ПЛК

> Все электроприборы соответствуют стандарту китайского сертификата 3C. Безопасны и долговечны.

> Компоновка электронной платы управления тщательно продумана, аккуратно расположена и занимает небольшую площадь.

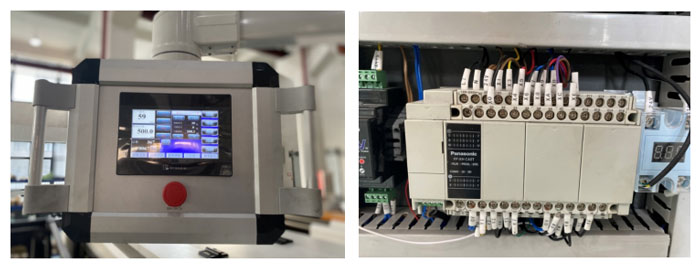

9. Сенсорный экран с системой ПЛК

> Цветной сенсорный экран и ПЛК (Panasonic, Япония).

> Китайский, английский языки на сенсорном экране

> Функция настройки длины и количества резки.

> Функция диагностики проблем на сенсорном экране, если возникнут какие-либо проблемы, вы можете проверить страницу ввода-вывода, чтобы найти их.



НЕОБЯЗАТЕЛЬНЫЙ:

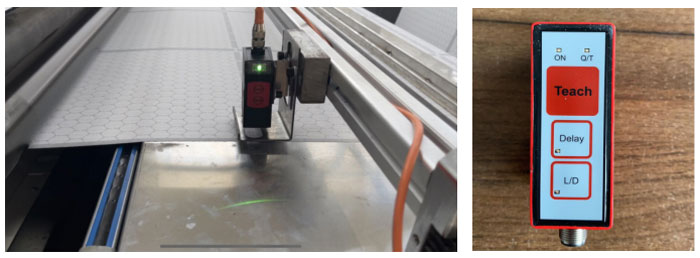

1. Немецкий датчик цветового кода LEUZE

> Цветовой код ведущего мирового бренда, который может точно следовать отметкам глаз при печати и резке с высокой точностью
